Дисковый затвор серии D671-16EC

Дисковые затворы корпус-чугун ковкий, диск -НЖ, уплотнение EPDM
Дисковый затвор серии D671-16EC

 ЗАТВОРЫ ДИСКОВЫЕ ПОВОРОТНЫЕ серии D671

Назначение:
Полное перекрытие или регулирование расхода рабочей среды в системах водоснабжения и водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иных областях промышленности и ЖКХ.
Применение:
Системы трубопроводов для перекрытия и регулирования потоков сред: вода питьевая, техническая, морская, воздух, пар, газ, гликольные смеси, сыпучие вещества, и иные среды соответствующие физико-механическим и химическим свойствам конструктивных материалов затвора.

Основные характеристики
Герметичность перекрытия потока в прямом и обратном направлении — класс «А» по ГОСТ 54808-2011.

Условные диаметры - от 32 мм до 600 мм
Номинальное давление - от 1,0 МПа до 2,5 МПа
Управление – ручное (редуктор), электропривод, пневмопривод.
Тип присоединения: Межфланцевое (стяжное), Фланцевое.
Материал исполнения корпуса: Чугун GG40
Материал исполнения диска:  нержавеющая сталь
Материал исполнения уплотнения (седла): EPDM, EPDM+PTFE

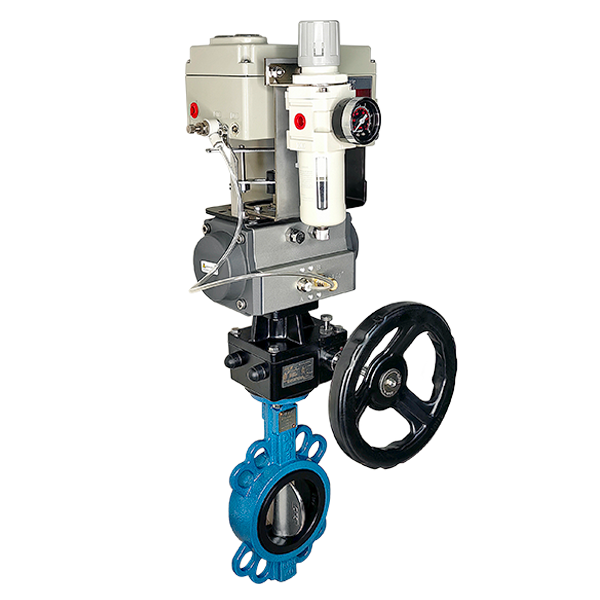

  • Дисковый затвор в комплекте с пневмоприводом, позиционером и ручным дублером
    Дисковый затвор в комплекте с пневмоприводом, позиционером и ручным дублером

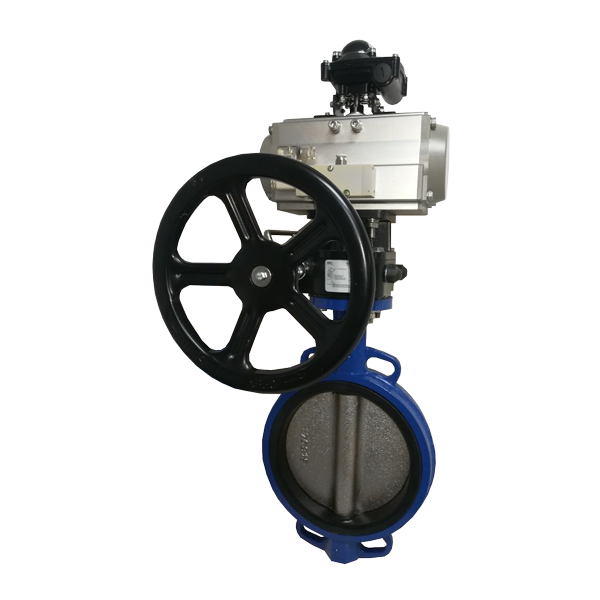

  • Дисковый затвор в комплекте с пневмоприводом, БКВ и ручным дублером
    Дисковый затвор в комплекте с пневмоприводом, БКВ и ручным дублером

 Достоинства:
Низкая стоимость.
Простая и надёжная конструкция.
Возможно быстрое открытие.
Технически несложный ремонт.
Возможность быстрой замены.
Не требует технического обслуживания.
Возможна установка в любом положении.
Подача рабочей среды допускается в любом направлении.
Низкая металлоёмкость и как следствие незначительная масса.

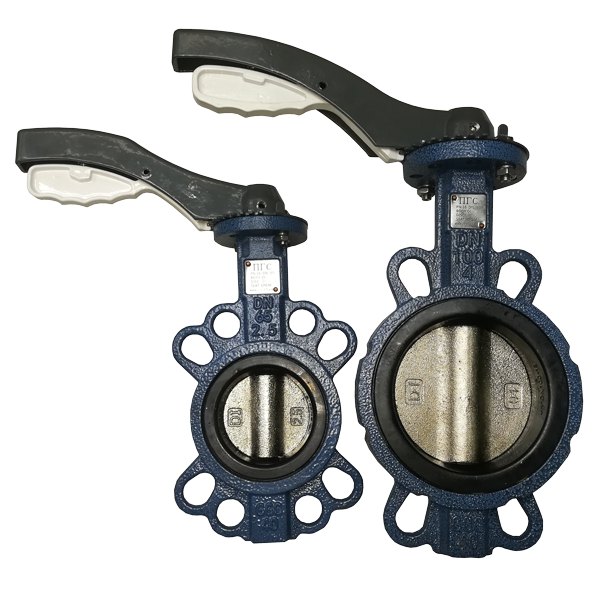

Простота управления, для открытия необходим поворот рычага на 90°. Рычаг имеет 5 фиксированных положений.
Высокая коррозионная стойкость, корпус дискового затора не контактирует с рабочей средой, так как защищён полимерным вкладышем (манжетой).
Наименьшие габаритные размеры по оси трубопровода, по сравнению с запорной арматурой другого типа.
При межфланцевом монтаже не требует дополнительных уплотняющих прокладок. Уплотнение соединения достигается зажимом торцов вкладышей между корпусом затвора и присоединительными фланцами.

Простая установка электропривода, или пневмопривода
