Дисковые затворы серии D671-16FC

Дисковые затворы из нержавеющей стали с комбинированными уплотнениями EPDM+PTFE
Дисковые затворы серии D671-16FC



Межфланцевый, дисковый, поворотный затвор из нержавеющей стали

- нержавеющий корпус затвора с гладкими проушинами, материал диска нерж. сталь

- материал уплотнения ЕРDМ+PTFE позволяет использовать дисковый затвор в теплоэнергетике и водоподготовке со многими агрессивными средами и газами.

Условный проход дисковых затворов, DN мм: 32 – 300.
Температура рабочей среды: +180°С., кратковременно до 200°С.
Давление номинальное, PN кгс/см2: 10; 16; 25.
Рабочая среда:
Неагрессивная: воздух, вода, природный газ и газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак;
Агрессивная: аммиак, кислоты, щёлочи, нефть, нефтепродукты, природный газ, углеводороды, нефтяной попутный газ, спирты.

Основные характеристики
Герметичность перекрытия потока в прямом и обратном направлении — класс «А» по ГОСТ 54808-2011.

Условные диаметры - от 32 мм до 300 мм
Номинальное давление - от 1,0 МПа до 2,5 МПа
Управление – ручное (редуктор), электропривод, пневмопривод.
Тип присоединения: Межфланцевое (стяжное), Фланцевое.
Материал исполнения корпуса: нержавеющая сталь 316
Материал исполнения диска:  нержавеющая сталь 316
Материал исполнения уплотнения (седла): EPDM, EPDM+PTFE

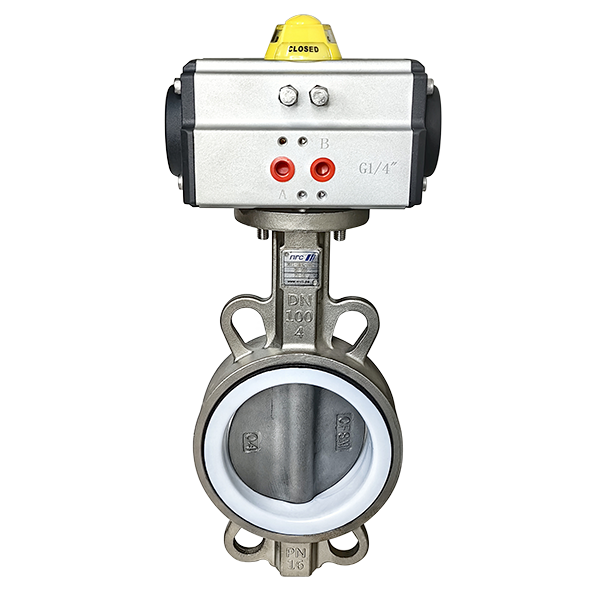

    • Дисковый затвор с пневмоприводом
      Дисковый затвор с пневмоприводом

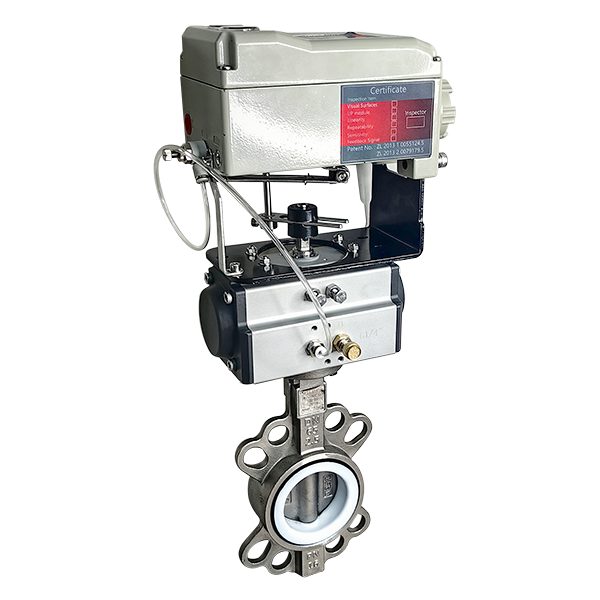

    • Дисковый затвор с пневмоприводом и позиционером
      Дисковый затвор с пневмоприводом и позиционером

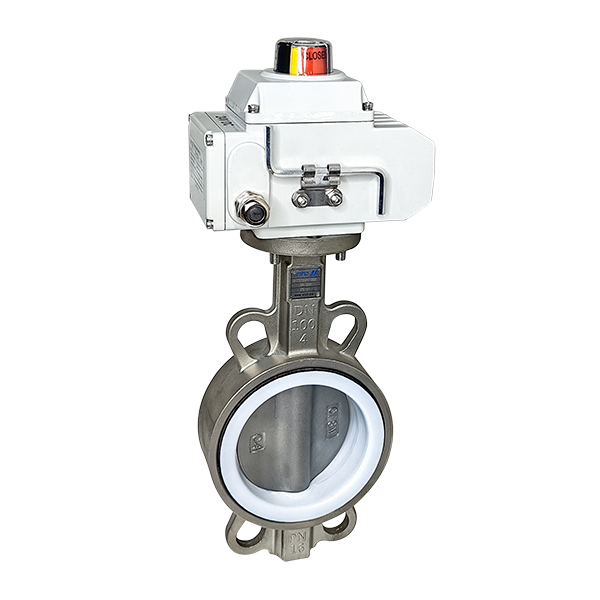

    • Дисковый затвор с электроприводом
      Дисковый затвор с электроприводом



     Достоинства:
    Низкая стоимость.
    Простая и надёжная конструкция.
    Возможно быстрое открытие.
    Технически несложный ремонт.
    Возможность быстрой замены.
    Не требует технического обслуживания.
    Возможна установка в любом положении.
    Подача рабочей среды допускается в любом направлении.
    Низкая металлоёмкость и как следствие незначительная масса.
    Простота управления, для открытия необходим поворот рычага на 90°. Рычаг имеет 5 фиксированных положений.
    Высокая коррозионная стойкость, корпус дискового затора не контактирует с рабочей средой, так как защищён полимерным вкладышем (манжетой).
    Наименьшие габаритные размеры по оси трубопровода, по сравнению с запорной арматурой другого типа.
    При межфланцевом монтаже не требует дополнительных уплотняющих прокладок. Уплотнение соединения достигается зажимом торцов вкладышей между корпусом затвора и присоединительными фланцами.

    Простая установка электропривода, или пневмопривода
